MASCHINEN-DATENBLATT

MASCHINEN-DATEN

Lagernummer 2026-1197
Maschinenart Portal - Bearbeitungszentrum
Fabrikat AXA
Typ UPFZ 50
Baujahr 2011
Steuerungsart CNC
Lagerort Lager Düsseldorf
Ursprungsland Deutschland
Lieferzeit Sofort oder nach Absprache
Frachtbasis Frei Verladen auf LKW
Preis Auf Anfrage

TECHNISCHE DETAILS

- - - - - Verfahrwege - - - - -- - - - - -
Verfahrweg - x6.000 mm
Verfahrweg - y4.600 mm
Verfahrweg - y23.400 mm
Verfahrweg - z1 / z21.000 mm
- - - - - Aufspannbereiche - - - - -- - - - - -
Rundtischdurchmesser4070 mm
Rundtischdrehzahlen60 U/min
Max. Belastung des Rundtisches25 t
Tischabmessung (L x B)4.200 x 2.500 mm
Tischbelastung50 t
Durchgang zwischen den Ständern4.300 mm
Portalständer: Abstand Tisch - Spindelnase1.800 mm
- - - - - Hauptspindel - - - - -- - - - - -
Spindeldrehzahlen - stufenlos30 - 7.500 U/min
Leistung bei 100 / 40 % ED19,0 / 28,3 KW
- - - - - Allgemeine Daten - - - - -- - - - - -
SteuerungSiemens 840D
Werkzeugwechsler - Drehschlitten11 Stk./pcs.
Werkzeugwechsler - Frässpindel60 Stk./pcs.
Raumbedarf ca.14,4 x 10 x 5,5 m
Maschinengewicht ca.112 t
Gesamtleistungsbedarf125 kW

ZUSATZ INFORMATIONEN

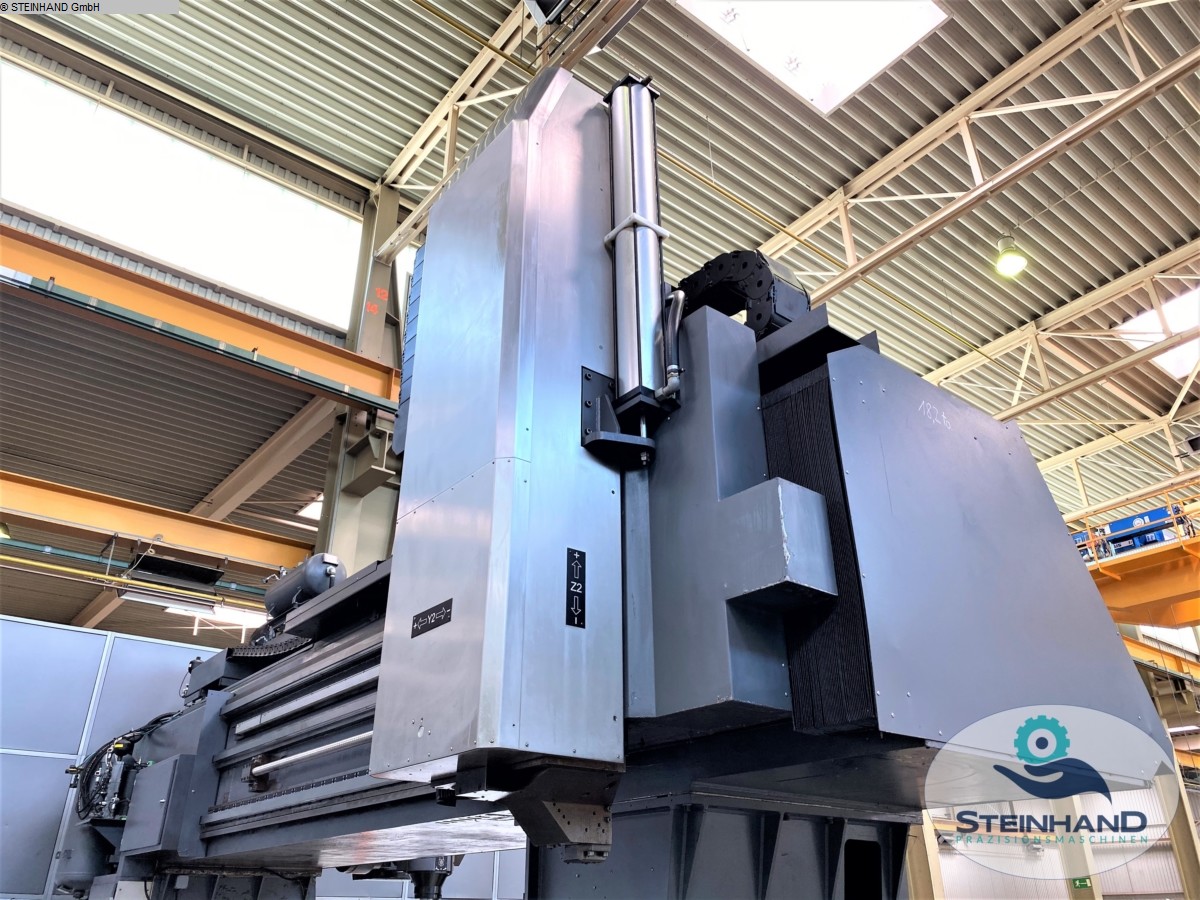

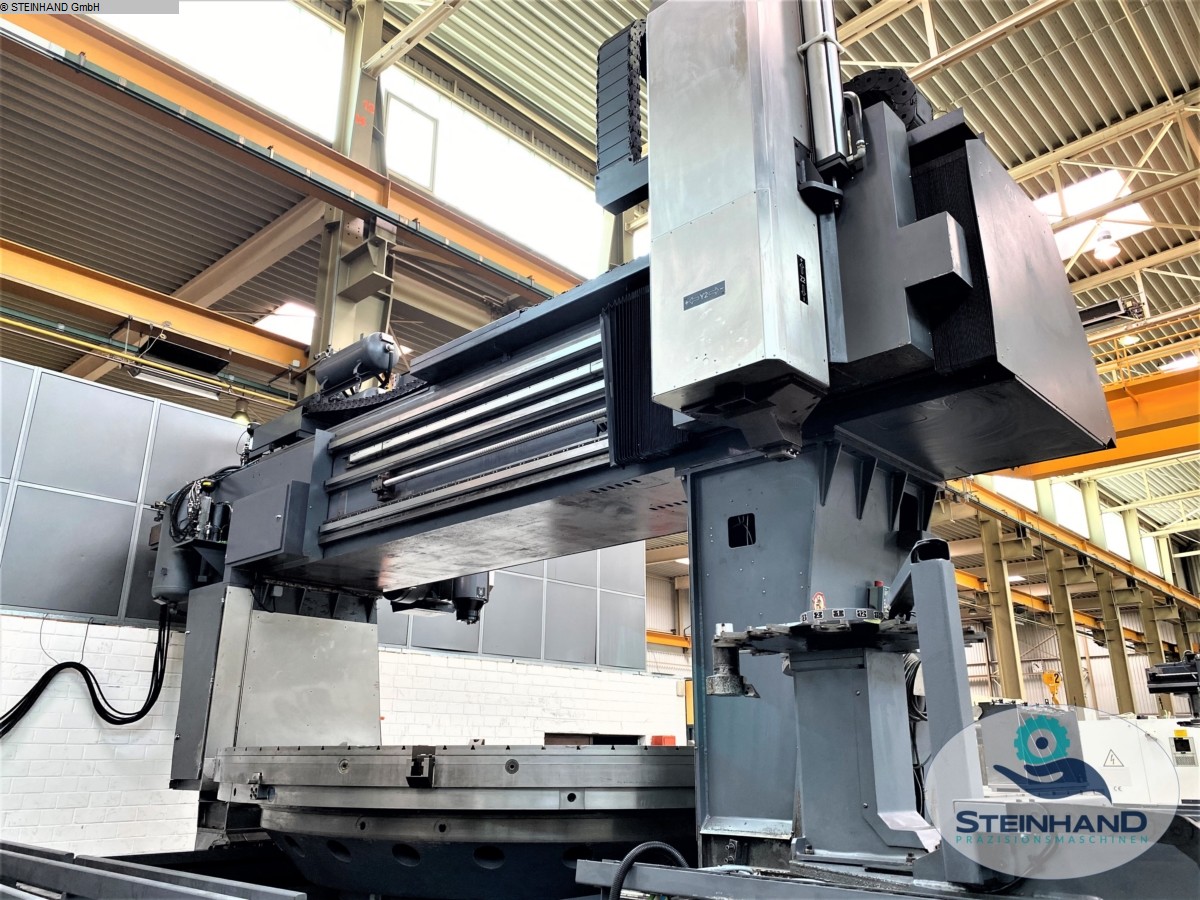

5 Achsen Universelles Portalbearbeitungszentrum AXA - UPFZ 50

Der 2-Achs-Schwenkkopf ist einer der Kernelemente der Maschinenbaureihe
UPFZ. Er bearbeitet aus nahezu jeder Position und bietet damit die
großmögliche Einsetzbarkeit in Ihrer Produktion.

Zusätzliche Ausstatung:

In Verbindung mit der Zusatzdreheinrichtung ist eine kombinierte Dreh- und
Fräsbearbeitung möglich!

- Zusatzdreheinrichtung mit Magnet-Spanneinheit von Wagner Magnete
und einem Hybridfutter aus dem Hause RÖHM

- Stößel: CAPTO C6 Achse(Y2)
- Frässpindel: 28 kW
- Stationäre Pickup Station für 5 große Werkzeuge

Des Weiterem wurde die Spindel im Jahre 2018 erneuert!

Die Maschine ist in einem sehr geplegten Zustand und kann jederzeit
in unserem Düsseldorfer Lager besichtigt werden.

Das Maschinenvideo vom Werksstandort teilen wir gerne auf Anfrage mit Ihnen.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
#Tags: UPFZ50 | UPFZ-50
